LiFePO-Beispiele
Diese Seite dokumentiert konkrete, realisierte Beispiele von LiFePO4-basierten Akkus in Reisefahrzeugen.
Die verwendeten Komponenten sind auf dieser Seite näher beschrieben.
Beispiel 1: sonnentau3
Im Wohnmobilforum ist eine LiFeYPO4-Anlage für mittlere bis grosse Verbraucher gezeigt, die sich allein aus kommerziell erhältlichen Teilen aufbauen lässt. Wer sich das selbst nicht zutraut, kann einen Autoelektriker damit beauftragen. Der Benutzer sonnentau3, der die Schaltung — sowie auch einzelne Bauteile — entworfen hat, ist ein "alter Fuchs" mit viel Erfahrung.
Originalpost vom 2014-09-18

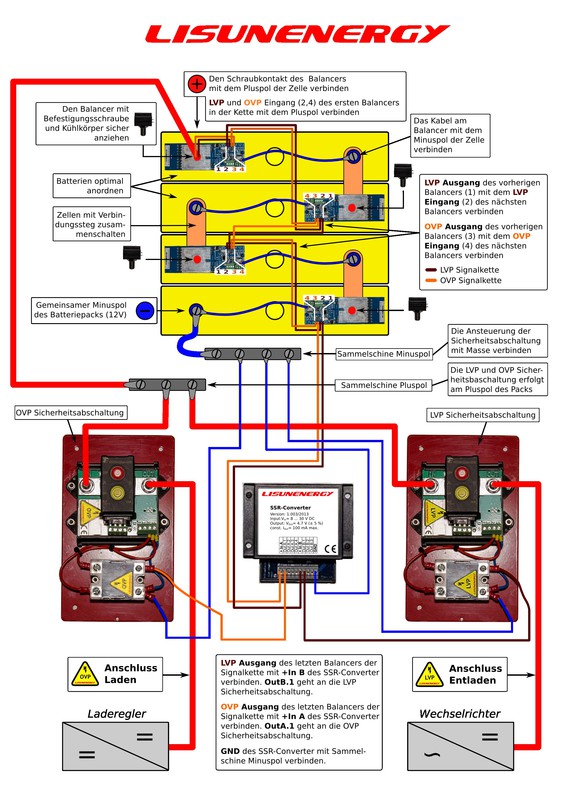

Neue Version des Schaltschemas vom 2014-12-07
Klicken für Vergrösserung
Die Anlage verwendet
4 LiFeYPO4-Zellen von Winston (20 - 400 Ah)
4 Batteriemanagement-Platinen LiPro-1-1 von ECS
1 SSR-Converter von Lisunenergy / eldev
2 sogn. "Superlasten" von Faktor
Siehe die Komponenten-Übersicht zu Eigenschaften, Herstellern und Vertrieb der Produkte.
Beispiel 2: Dámedos
Diese Anlage verwendet, wie Beispiel 1, Winston LiFeYPO4-Zellen und Batteriemanagement-Platinen LiPro1-1, jedoch werden Über- und Unterspannungsschutz nicht über eine Kaskade von Schaltelementen sondern über MOSFET-Leistungstranistoren realisiert, was eine einfachere Schaltung und die Verwendung wesentlich billigerer Komponenten erlaubt. Zudem besitzt die Anlage eine integrierte Koppelung an das Bordnetz des Fahrzeugs. Allerdings müssen die Leistungstransistoren selbst auf eine Platine gelötet werden.
Platine mit Leistungstransistoren (links), Sicherungskasten und Hauptsicherung
